Как выбрать пожарный рукав

При выборе пожарного рукава сначала определяют его назначение — для пожарного крана (РПК) или пожарной техники (РПМ). Затем подбирают номинальный диаметр, рабочее давление, климатическое исполнение и совместимую соединительную арматуру.

Соединительные головки должны полностью соответствовать диаметру рукава и оборудования, иначе собрать рукавную линию не получится.

С 1 июля 2024 года требования к напорным пожарным рукавам устанавливает ГОСТ 34779-2021, заменивший ГОСТ Р 51049-2019, а требования к соединительным головкам — ГОСТ Р 53279-2009.

Что такое пожарный рукав

Пожарный рукав — гибкий трубопровод для транспортирования огнетушащих веществ (воды, водных растворов пенообразователей) к месту пожара под избыточным давлением.

Соединительная арматура — это пожарные соединительные головки и сопутствующие элементы (переходники, заглушки), которые быстросъёмным способом соединяют рукава между собой, с пожарными кранами, насосами и стволами.

Выбор рукава без параллельного подбора совместимой арматуры бессмысленен: даже правильный по параметрам рукав с несовпадающей головкой не подключится к крану или насосу.

Почему надо правильно подбирать пожарный рукав

Неверно подобранный рукав — это не просто неудобство, а прямой риск для эффективности тушения: заниженный диаметр снижает расход воды, рукав на меньшее рабочее давление, чем создаёт насос, может лопнуть в момент максимальной нагрузки, а рукав общего исполнения в условиях сильного мороза теряет эластичность и трескается при разворачивании.

Правильный подбор соединительной арматуры, в свою очередь, определяет саму возможность быстро состыковать рукавную линию — при пожаре на это нет времени для подгонки резьбы «на глаз».

Как выбрать пожарный рукав: пошаговый алгоритм

1. Определить назначение рукава. РПМ — для комплектации мобильных средств пожаротушения (пожарных машин, мотопомп); РПК — для внутренних и наружных пожарных кранов; МП — рукава, прокладываемые и убираемые механизированным способом (дополнительная литера к обозначению).
2. Подобрать номинальный диаметр (DN) — он должен соответствовать диаметру патрубка крана, ствола или насоса, к которому будет подключаться линия, а не выбираться независимо.
3. Определить требуемое рабочее давление — исходя из напора, который создаёт насосная станция или пожарный автомобиль; рукав должен выдерживать это давление с запасом.
4. Выбрать тип конструкции по покрытию — рукав без наружного покрытия (В), с пропиткой каркаса (П) или с двухсторонним покрытием (Д) — в зависимости от условий эксплуатации и требуемой стойкости к внешним воздействиям.
5. Учесть климатическое исполнение объекта — ТУ1 (тропический и умеренный климат), У1 (умеренный климат) или УХЛ1 (умеренный и холодный климат) — от этого зависит рабочий диапазон температур рукава.
6. При необходимости добавить специальное исполнение — износостойкое (И), маслостойкое (М), термостойкое (Т) или термостойкое перколированное (Тп), если объект связан с соответствующими рисками.
7. Подобрать длину — для РПК стандартные значения 10, 15 или 20 м; для РПМ — 20 м (с допуском +1 м).
8. Подобрать соединительную арматуру того же номинального диаметра, что и рукав, с учётом типа подключаемого оборудования (рукавная, муфтовая, цапковая головка или переходник).

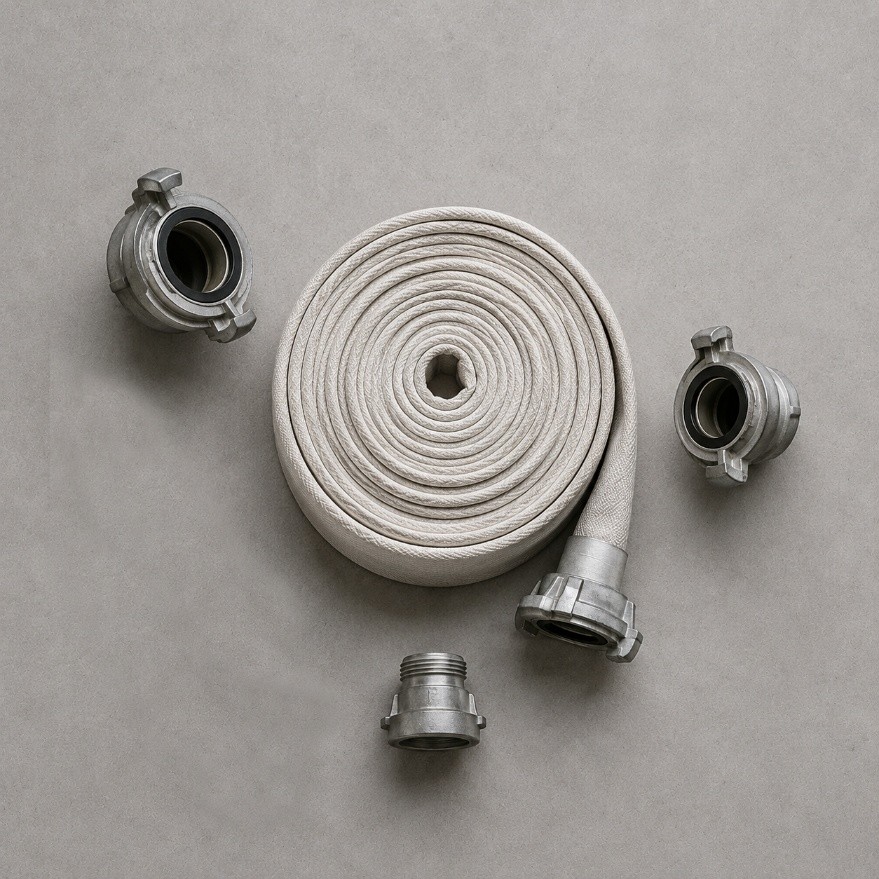

Из чего состоит пожарный рукав

• Каркас — тканая текстильная основа из химических, синтетических или натуральных волокон, обеспечивающая прочностные характеристики рукава.
• Внутреннее гидроизоляционное покрытие — слой (латекс, резина, полиуретан) на внутренней поверхности каркаса, обеспечивающий герметичность.
• Наружное защитное покрытие (для рукавов типа Д) — дополнительный слой снаружи каркаса для защиты от истирания, масел, ультрафиолета.
• Муфты для устранения течи и муфты на навязку — вспомогательные элементы, входящие в комплект поставки для оперативного ремонта повреждений и защиты в местах крепления головок.
• Соединительная арматура (головки) — присоединяются к концам рукава любым способом, обеспечивающим сохранение работоспособности (навязка проволокой, обжим и т.п.).

Основные виды рукавов и классификация

По назначению рукава делятся на РПМ (для мобильных средств пожаротушения), РПК (для внутренних и наружных пожарных кранов) и МП (для механизированной прокладки/уборки — дополнительная литера). РПМ, в свою очередь, подразделяются по величине рабочего давления на рукава низкого давления (менее 0,8 МПа), нормального давления (0,8–2,0 МПа) и высокого давления (более 2,0 МПа).

Таблица 1. Номинальный диаметр и рабочее давление рукавов

Таблица 2. Расшифровка условного обозначения рукава

Пример расшифровки: РПМ(Д)-65-3,0-ИМ-У1 — рукав для пожарных машин, двухстороннего покрытия, диаметром 65 мм, на рабочее давление 3,0 МПа, износостойкий и маслостойкий, климатического исполнения У1 (умеренный климат).

Как выбрать соединительную арматуру

Требования к пожарным соединительным головкам устанавливает ГОСТ Р 53279-2009. Основные типы:

• Рукавные головки (ГР, ГРВ) — для крепления непосредственно к пожарному рукаву.
• Муфтовые головки (ГМ, ГМВ) — с внутренней присоединительной резьбой для оборудования трубопроводов и стационарного оборудования.
• Цапковые головки — с наружной резьбой, для присоединения к резьбовым патрубкам.
• Головки-заглушки — для герметизации неиспользуемого конца линии или патрубка.
• Переходные головки — для соединения рукавов или оборудования разного номинального диаметра между собой.

На практике наиболее распространены рукавные головки ГР-50 и ГР-65, соответствующие рукавам DN50 и DN65. Именно такие размеры чаще всего используются во внутренних пожарных кранах и на большинстве пожарных автомобилей.

При выборе арматуры важно, чтобы номинальный диаметр головки точно совпадал с диаметром рукава и подключаемого оборудования (крана, насоса, ствола) — при разных диаметрах используется переходная головка, а не силовая подгонка несовместимых элементов.

Таблица 3. Что учитывать при выборе арматуры

Частые ошибки при выборе

• Подбор рукава без учёта диаметра подключаемого оборудования. Рукав правильного назначения и давления, но неподходящего диаметра, не состыкуется с краном или насосом без переходника, а на объекте переходника может не оказаться в нужный момент.
• Игнорирование климатического исполнения. Установка рукава исполнения ТУ1 (рассчитанного на температуру не ниже минус 30°C) в регионе с холодными зимами приводит к растрескиванию рукава при первом же разворачивании на морозе.
• Использование рукава общего исполнения там, где нужно специальное. На объектах с нефтепродуктами или высокими температурами (котельные, промышленные цеха) рукав без маслостойкого или термостойкого исполнения быстро теряет прочностные характеристики.
• Несовпадение способа крепления головки с комплектацией рукава. Если рукав оборудуется головкой методом навязки проволокой, но забыли предусмотреть муфту на навязку, узел соединения быстрее изнашивается и теряет герметичность.
• Покупка рукавов нестандартной длины без согласования. Длина, отличная от нормативных значений (10, 15, 20 м для РПК; 20 м для РПМ), допускается только по отдельному согласованию с заказчиком — иначе это отклонение от стандарта.

Требования к пожарным рукавам

Основные нормативные документы при выборе рукавов и арматуры:

• ГОСТ 34779-2021 «Техника пожарная. Рукава пожарные напорные. Общие технические требования. Методы испытаний» — межгосударственный стандарт, введён в действие в РФ приказом Росстандарта от 29.04.2022 № 258-ст с 1 июля 2024 года; заменил отменённый ГОСТ Р 51049-2019.
• ГОСТ Р 53279-2009 «Техника пожарная. Головки соединительные пожарные. Общие технические требования. Методы испытаний» — действует, устанавливает требования к соединительной арматуре.
• Срок службы рукава до списания — не менее 5 лет; срок хранения — не менее 12 месяцев со дня изготовления; гарантийный срок изготовителя — не менее 12 месяцев.
• Масса упаковочной единицы (скатки) при ручных погрузо-разгрузочных работах — не более 30 кг; при большей массе прокладка и уборка рукава вручную не допускаются, требуется механизированный способ.

Мифы

Миф: «Любой рукав с нужным диаметром подойдёт — главное, чтобы совпадала резьба на головке». Помимо диаметра и типа головки критично рабочее давление: рукав, рассчитанный на меньшее давление, чем создаёт конкретный насос или система, может не выдержать нагрузки даже при полной совместимости по диаметру и резьбе.

Миф: «Климатическое исполнение имеет значение только для регионов с экстремальными морозами». Диапазон рабочих температур у разных исполнений отличается заметно даже в пределах средней полосы — рукав исполнения ТУ1 рассчитан на нижнюю рабочую температуру не ниже минус 30°C, тогда как У1 — минус 45°C, и разница проявляется уже в обычную холодную зиму, а не только в экстремальных условиях.

Миф: «Все пожарные соединительные головки взаимозаменяемы, если совпадает диаметр». Способ и конструкция крепления головки к рукаву регулируются конструкторской документацией на конкретное изделие, и головки разных производителей при формальном совпадении диаметра не всегда обеспечивают одинаковую герметичность соединения — при закупке партии арматуры для действующей системы стоит ориентироваться на совместимость с уже установленным оборудованием, а не только на номинальный диаметр.

FAQ

В чем разница между рукавами РПМ и РПК?

РПМ предназначены для комплектации мобильных средств пожаротушения (пожарных машин, мотопомп) и рассчитаны на более высокое рабочее давление, а РПК — для внутренних и наружных пожарных кранов, с фиксированным рабочим давлением от 1,0 МПа и ограниченным набором диаметров (25, 40, 50, 65 мм).

Как понять, какой номинальный диаметр рукава нужен для конкретного пожарного крана?

Диаметр рукава должен точно соответствовать диаметру патрубка на пожарном кране — эта информация указана в паспорте крана или в проектной документации на внутренний противопожарный водопровод здания.

Что означают буквы В, П, Д в обозначении рукава?

Это тип конструкции по покрытию: В — рукав без наружного покрытия, П — рукав с пропиткой каркаса без наружного покрытия, Д — рукав с внутренним и наружным покрытием (двухсторонний), наиболее устойчивый к внешним воздействиям.

Можно ли использовать рукав ГОСТ Р 51049-2019 после 1 июля 2024 года?

Ранее закупленные и находящиеся в эксплуатации рукава, соответствующие отменённому стандарту, использовать можно до истечения их срока службы, но при новых закупках нужно ориентироваться на действующий ГОСТ 34779-2021.

Нужна ли переходная головка, если у рукава и крана разный диаметр?

Да, переходная головка — это специально предусмотренный тип соединительной арматуры именно для соединения элементов разного номинального диаметра; использовать рукав и кран разного диаметра напрямую без переходника нельзя.

Вывод

Выбор пожарного рукава строится на пяти ключевых параметрах: назначение (РПМ/РПК), номинальный диаметр под конкретное оборудование, рабочее давление, тип конструкции по покрытию (В/П/Д) и климатическое исполнение объекта.

С 1 июля 2024 года актуальный документ — ГОСТ 34779-2021, заменивший отменённый ГОСТ Р 51049-2019.

Соединительную арматуру подбирают строго по номинальному диаметру и типу присоединения к конкретному оборудованию (ГОСТ Р 53279-2009), а при несовпадении диаметров используют переходные головки — самостоятельная подгонка несовместимых элементов недопустима.
